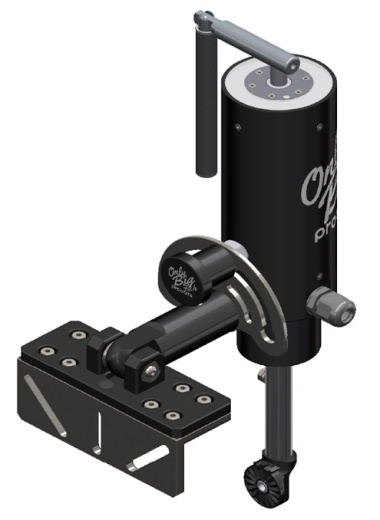

Автоматический ротатор PROBAITS

Ротатор PROBAITS предназначен для управления датчиком эхолота - живого сканирования в ручном и автоматическом режиме, имеет функцию удержания цели.

МОЩНЫЙ МОТОР — позволяет работать со всеми современными датчиками реального времени даже на сильном течении.

---

АВТОМАТИЧЕСКОЕ УДЕРЖАНИЕ КУРСА — встроенный компас позволяет не терять рыбу из виду при вращении лодки или постановке на якорь.

---

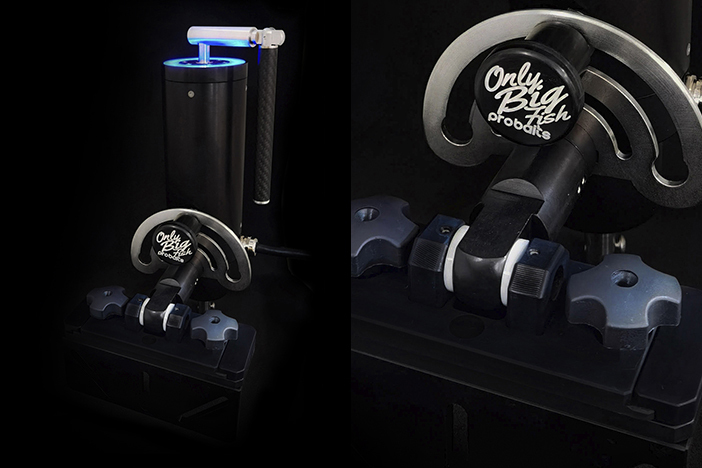

ИНТЕГРИРОВАННАЯ ПОДСВЕТКА — подсветка визуализирует различные режимы работы прибора, облегчает жизнь рыболову, позволяет ловить ночью и эффектно смотрится на борту вашего судна.

---

ДО 8 ПОДКЛЮЧАЕМЫХ УСТРОЙСТВ УПРАВЛЕНИЯ — возможно использовать несколько пультов управления на одном устройстве, к примеру на разных спиннингах. При утере пульта или выходе из строя, его легко заменить на любое устройство работающее на частоте 433 мГц.

---

ГОТОВ К РАБОТЕ ИЗ КОРОБКИ — вам не требуется докупать дополнительные комплектующие чтобы закрепить ротатор на лодку.

• Лёгкий и прочный корпус из анодированного Алюминия Д16Т
• Мощная штанга датчика из нержавеющей стали AISI 304 диаметром 20 мм. длиной 1.5 метра
• Усиленный приводной узел выполненный с подшипниками из корозионно стойкой стали.
• Защита от воды по стандарту IP67
• Тёплая рукоятка ротатора из карбона
• Эргономичная педаль управления без лишних выступающих элементов.
• Мощный чип управления, обеспечивающий стабильную работу прибора, расширенные режимы работы:

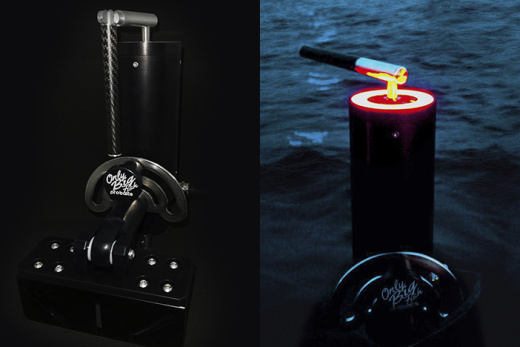

• "НОЧЬ" - подсветка ручки ротатора красным светом для комфортной ловли ночью и в сумерках
• "УДЕРЖАНИЕ ЦЕЛИ" - работа компаса позволяет не нажимать лишний раз на педаль, а самостоятельно удерживать направление
• "АВТОПОИСК" - режим автоматического вращения датчика при поиске рыбы на ходу
• Питание 12В

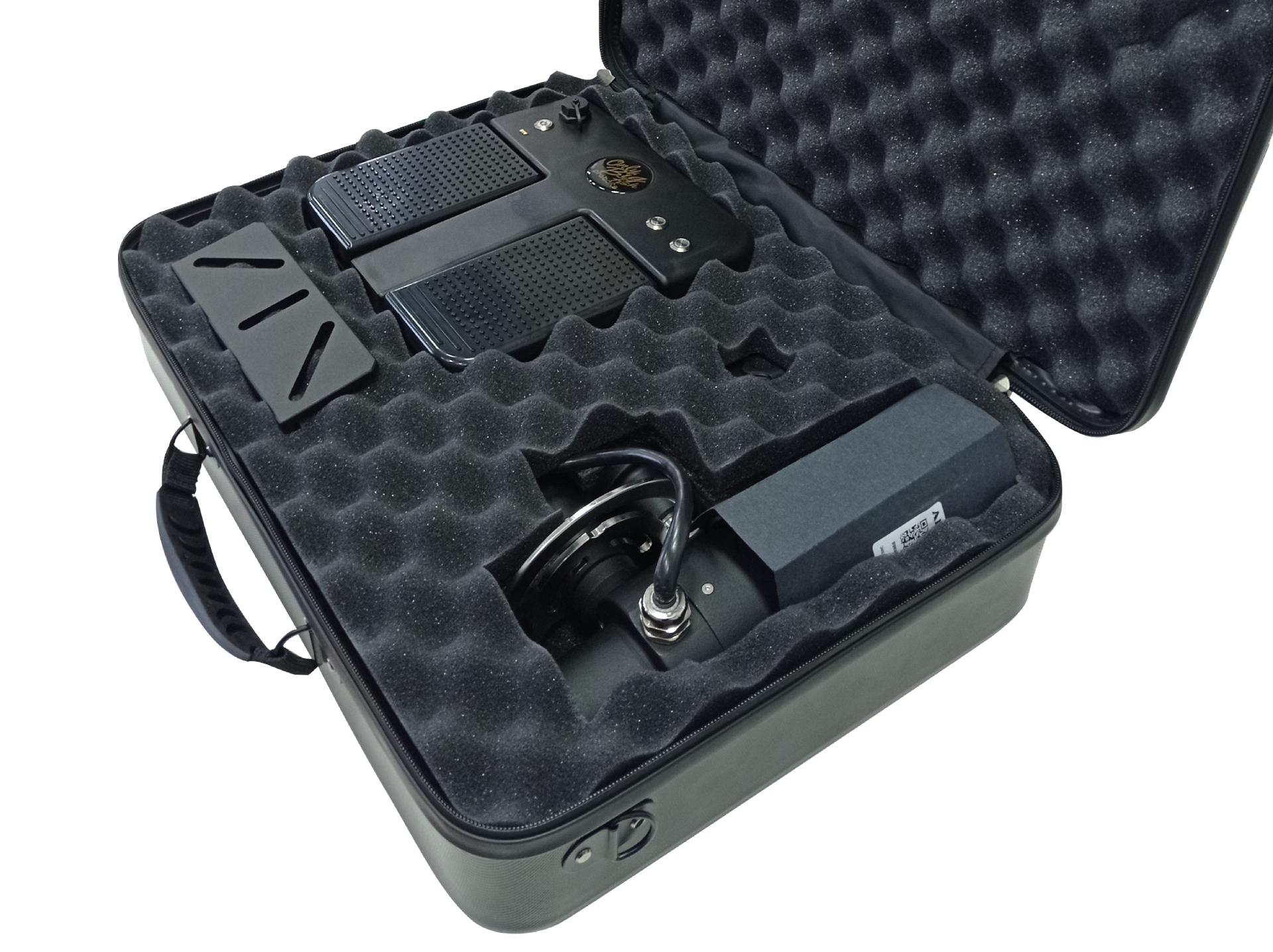

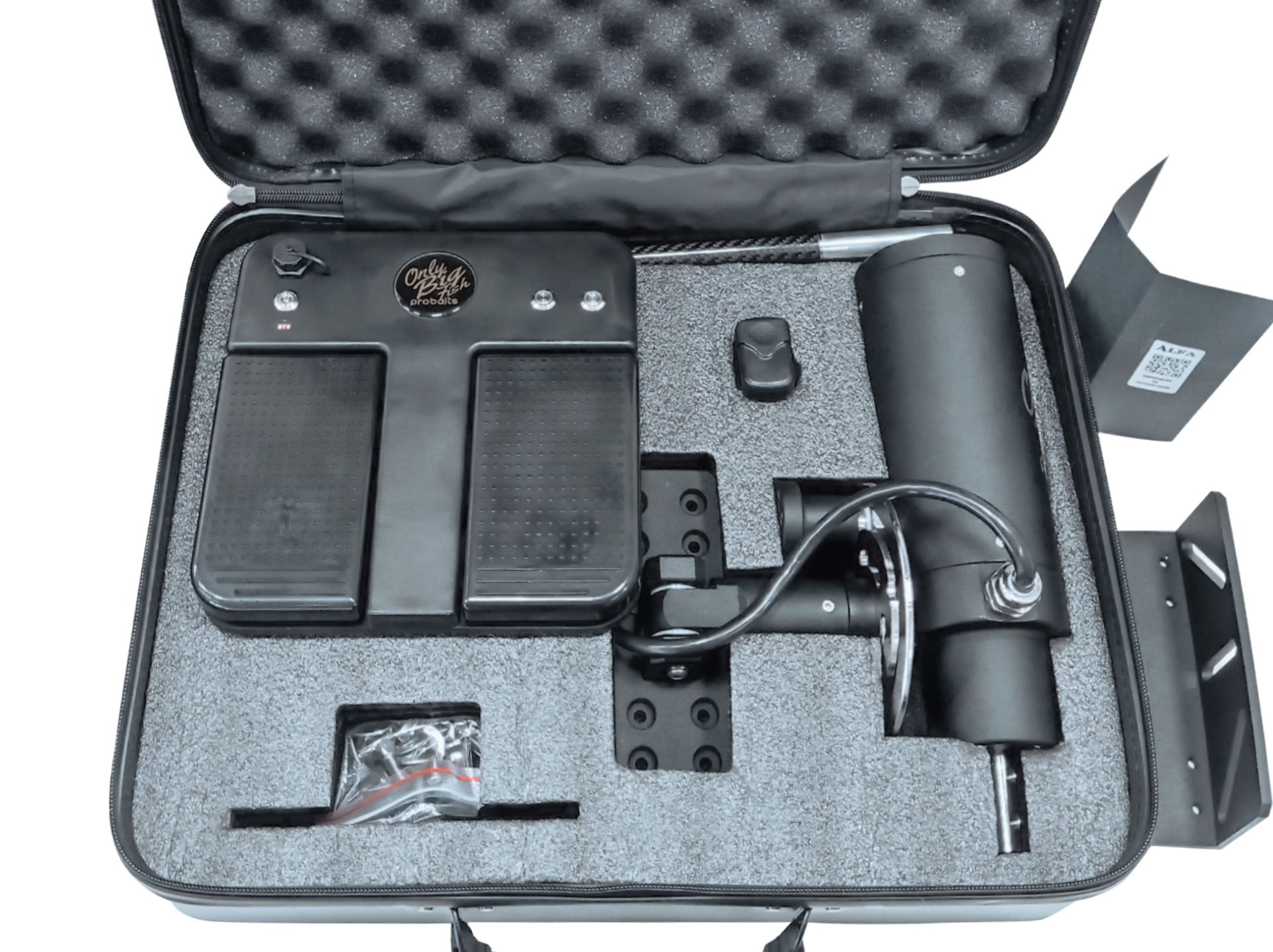

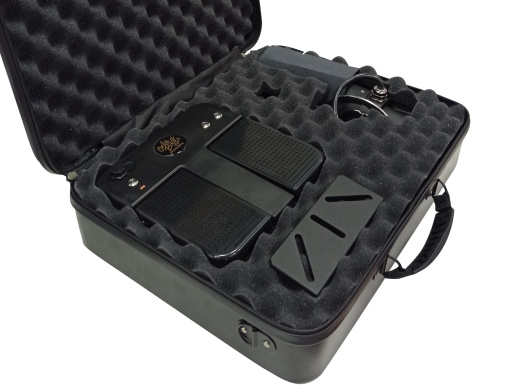

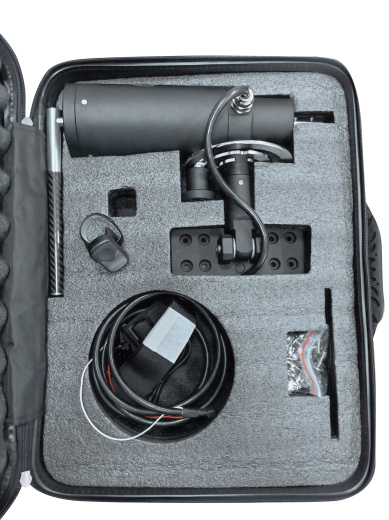

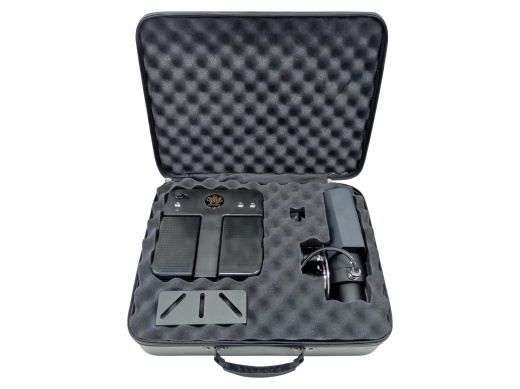

Комплектация ротатора probaits

• Прибор в сборе с монтажной площадкой под болтовое крепление
• Крепление в Т-паз, либо крепление на Рейлинг

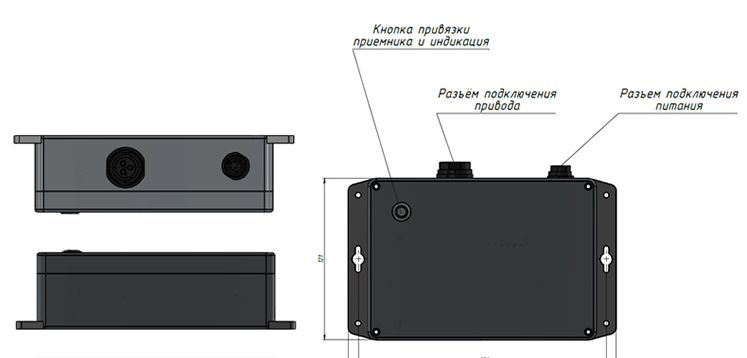

• Блок управления
• Беспроводная педаль с проводом ЗУ
• Пульт управления
• Кабель питания 12V (синяя клемма минус, красная клемма плюс)

Основное назначение:

Ротатор предназначен для вращения датчика эхолота в ручном или автоматическом режиме при помощи беспроводных педалей или дистанционного пульта управления.

Напряжение питания:    12-15 вольт Материалы:    12Х18Н10Т, Д16Т  Длинна штанги:      1500 мм  Способ управления:     беспроводная\проводная педаль и беспроводной брелок  Режимы работы:     «Автопоиск», «Ручное управление», «Удержание цели»  Скорость:     5 независимых скоростей для автопоиска и ручного  Автопоиск:      Регулируемый сектор в диапазоне 45-180 градусов  Вес ротатора:     5 кг. Энергопотребление:    0.3 – 1 А.

Состав привода и органов управления:

1. Складная ручка. 2. Ручка стопора. 3. Крепежная площадка. 4. Крепление к лодке. 5. Нержавеющая штанга. 6. Поворотный диск. 7. Корпус привода. 8. Датчик освещенности. 9. Световая индикация работы

Габаритные размеры:

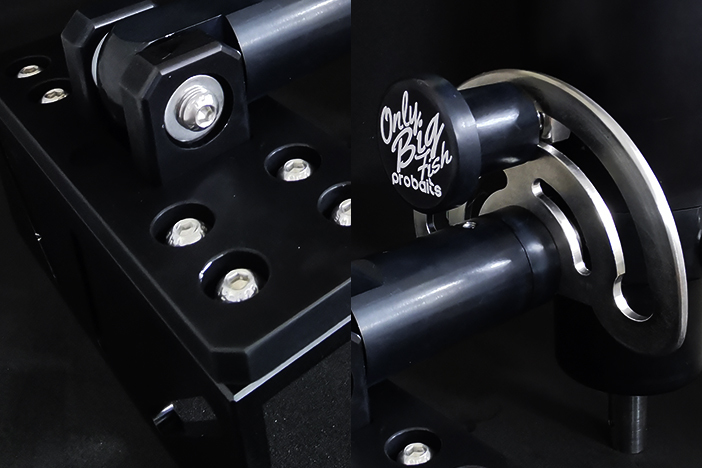

Крепежная площадка:

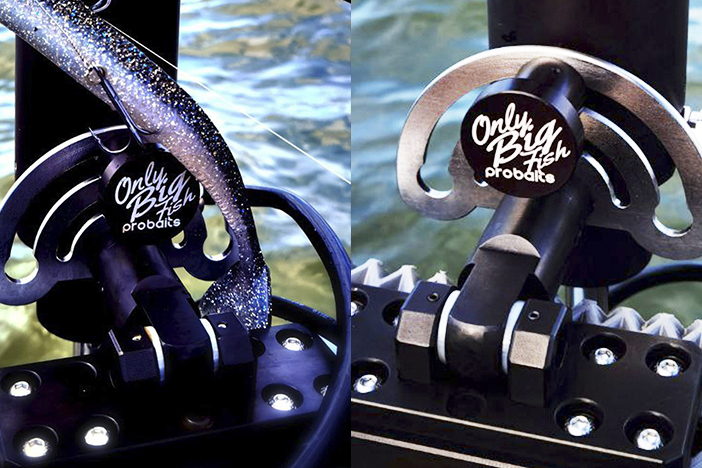

Способы крепления:

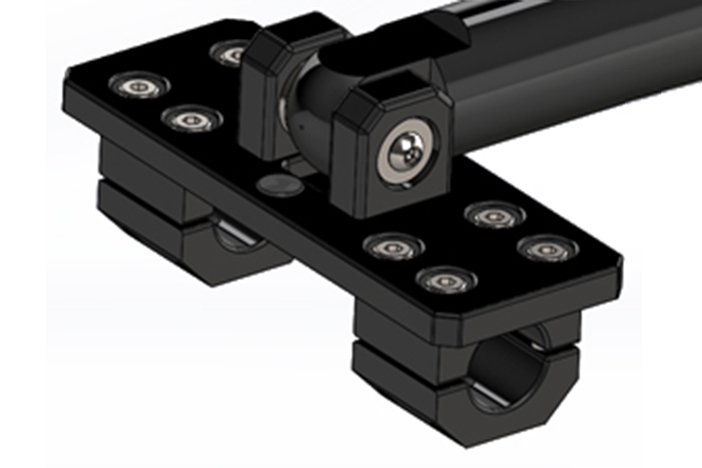

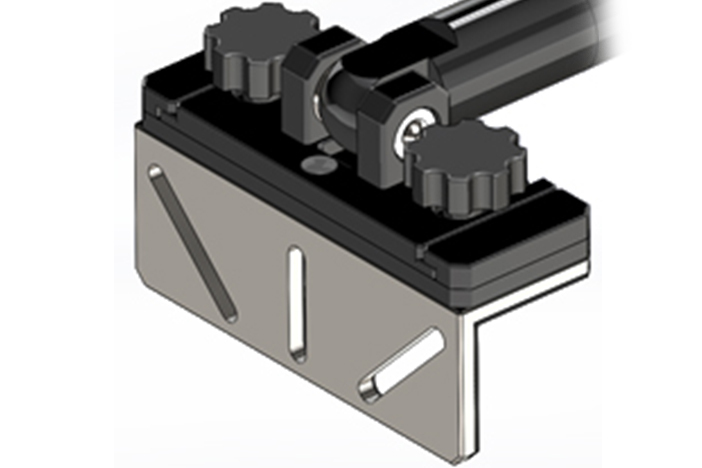

Ротатор комплектуется креплением на релинг или Т-паз.

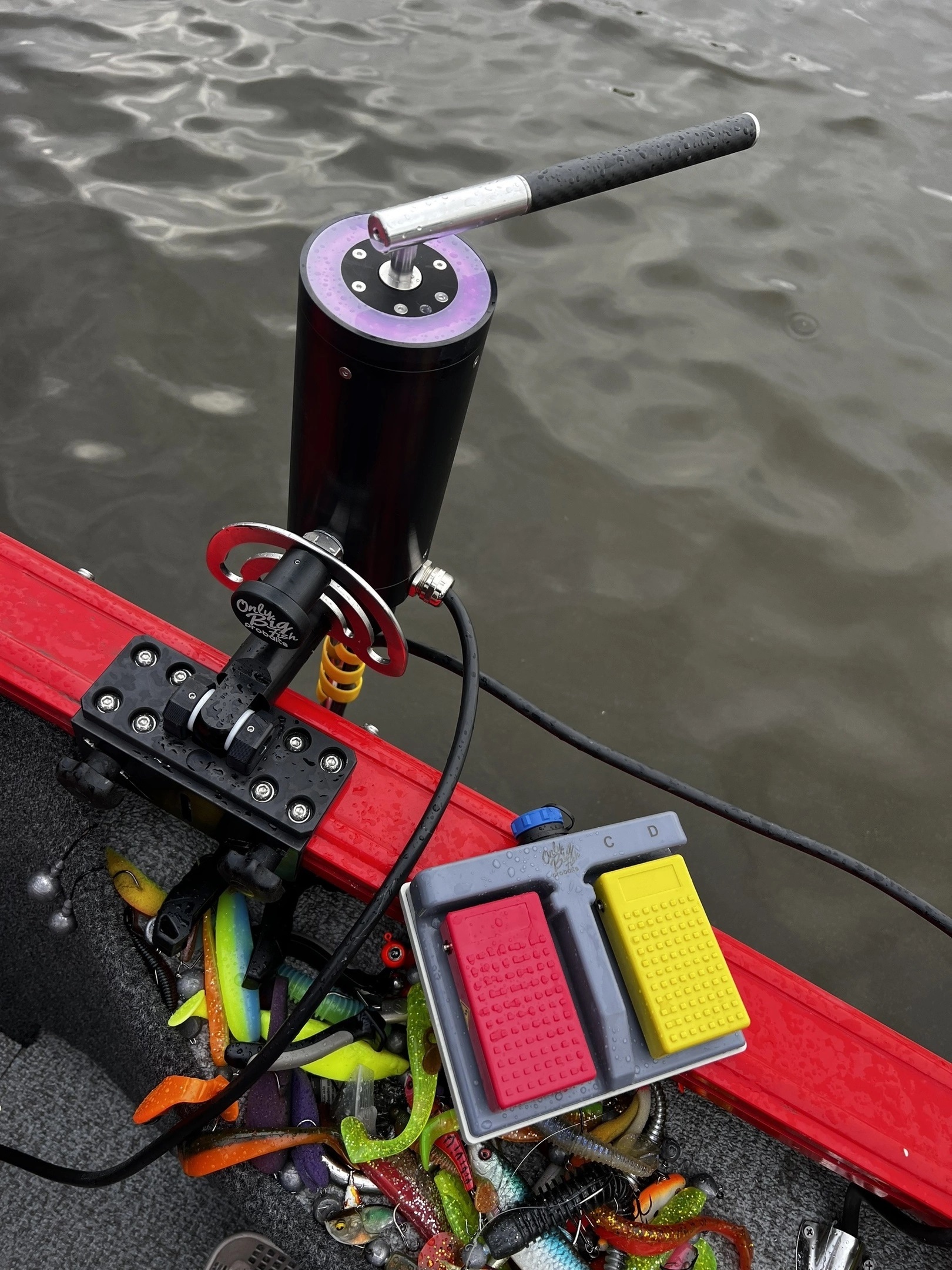

Монтаж:

Прикрутите крепление (в Т-паз или релинг) к ротатору при помощи комплектного крепежа.

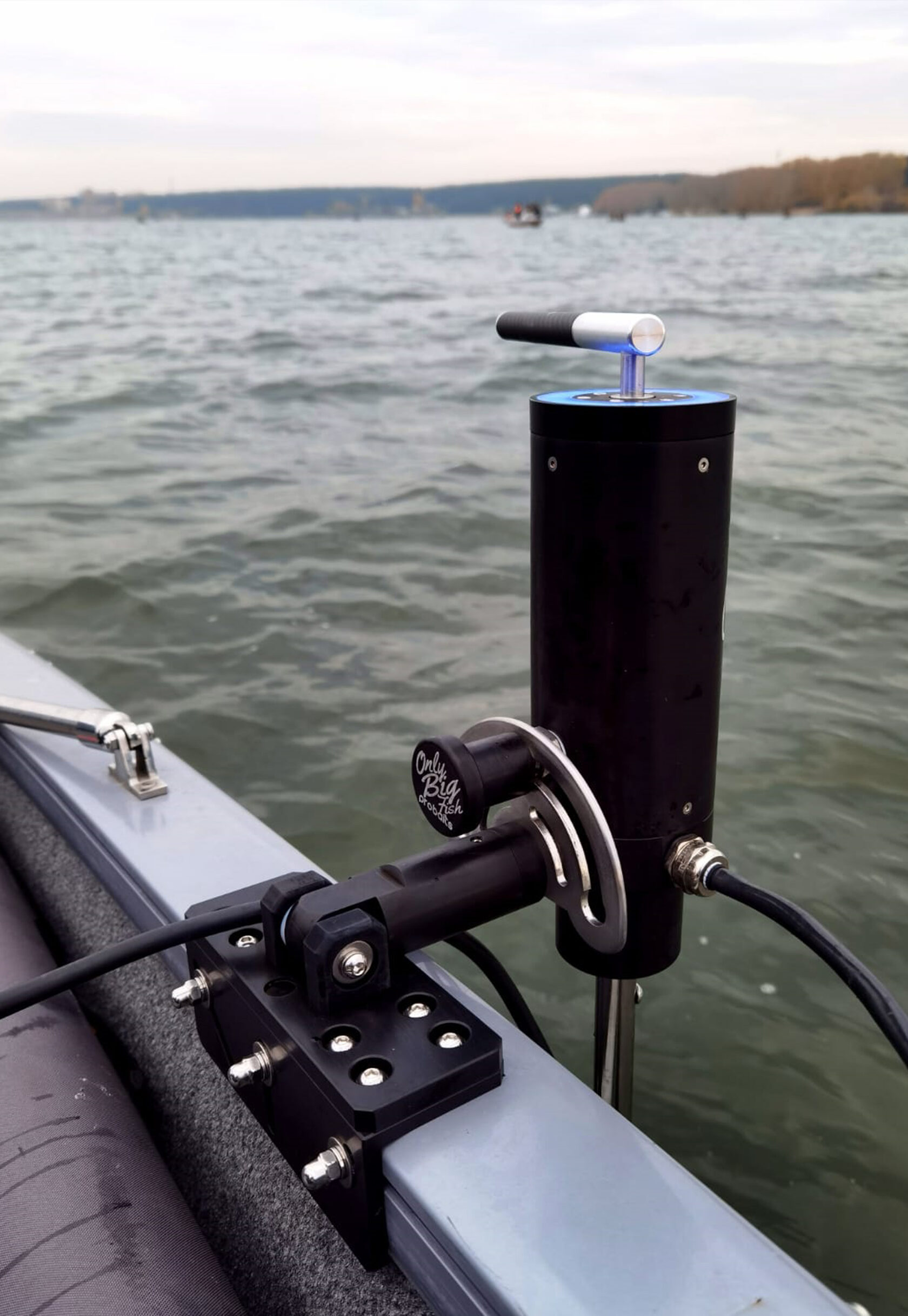

После этого привод ротатора можно закрепить на борт лодки.

Подключите кабель питания ротатора к общей линии питания лодки, соблюдая полярность проводов красный\коричневый (+) и белый\черный\синий (-).

Рекомендуем подключать прибор в разрыв цепи питания кнопкой включения\выключения, размещённой на консоли судоводителя для удобства эксплуатации и настройки.

Монтаж штанги необходимо осуществлять на смонтированном приборе с включённым электропитанием и переведённым в «Автоматический» режим работы.
При монтаже штанги запрещено удерживать вал прибора за рукоятку привода.

Органы управления:

Пульт:

Кнопка «А» - вращение влево, выключение «Автопоиска» без запоминания позиции.
Кнопка «B» - вращение влево, выключение «Автопоиска» без запоминания позиции.
Кнопка «C» короткое нажатие - включение/выключение режима «Удержание цели».
Кнопка «C» длинное нажатие - переключение скоростей. Скорости вращения для ручного режима работы или автопоиска разные. Переключение происходит только для того режима работы, в котором сейчас находится ротатор.
Кнопка «D» короткое нажатие - включение «Автопоиска».
Кнопка «D» длинное нажатие - переключение режимов «Ручной» и «Автоматический».

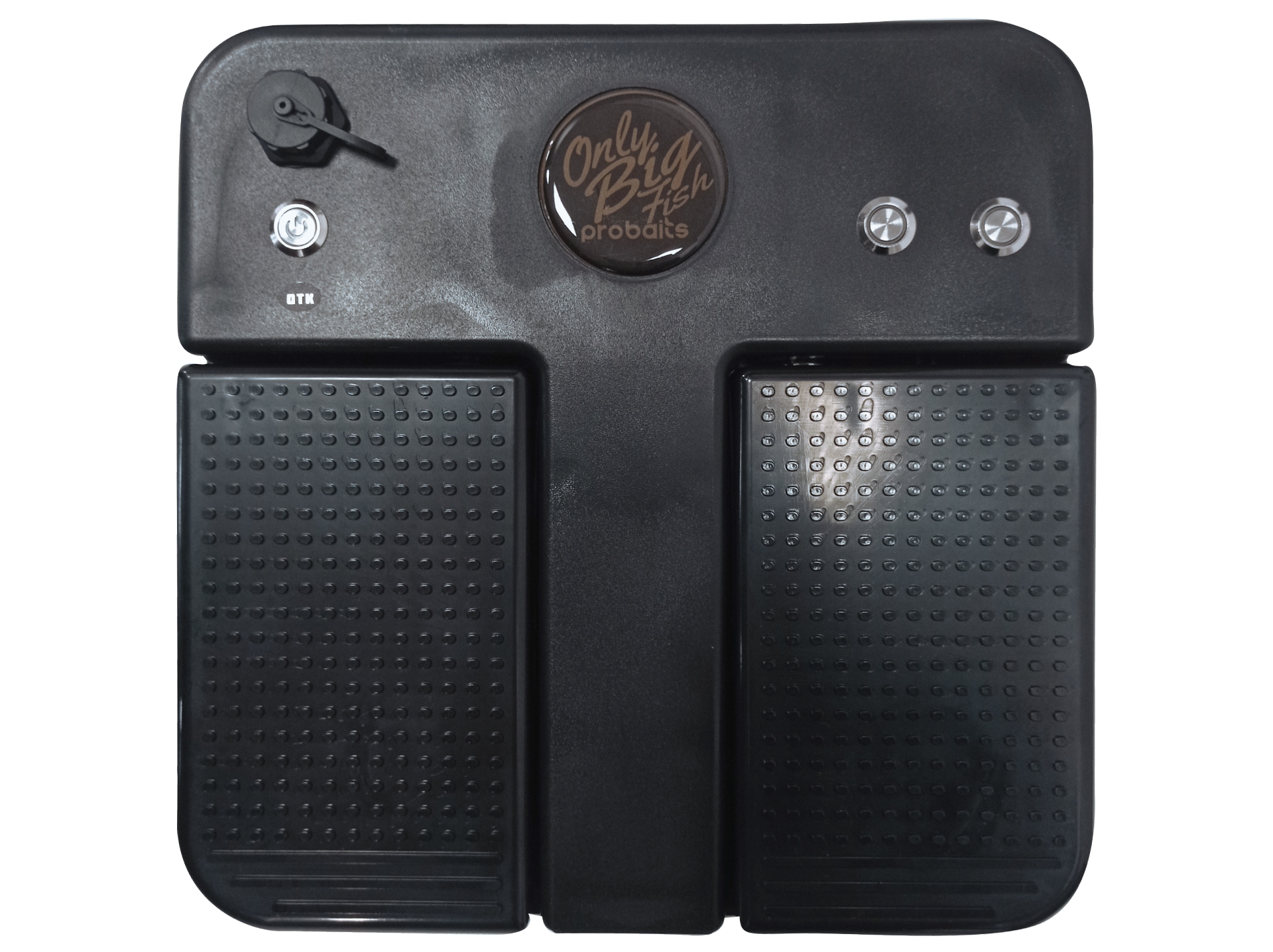

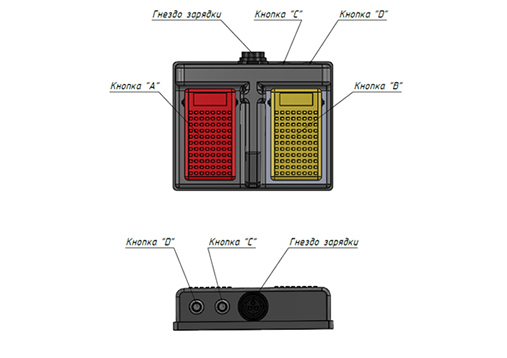

Педаль:

Кнопка «Влево» - вращение влево, выключение «Автопоиска» без запоминания позиции.
Кнопка «Bправо» - вращение вправо, выключение «Автопоиска» с запоминанием позиции.
Кнопка «С» короткое нажатие - включение/выключение режима «Удержания цели».
Кнопка «С» длинное нажатие - переключение скоростей.
Кнопка «D» короткое нажатие - включение «Автопоиска»
Кнопка «D» длинное нажатие - переключение режимов «Ручной» и «Автоматический».

Одновременное нажатие кнопок «Влево» и «Вправо» короткое нажатие - включение «Автопоиска».
Одновременное нажатие кнопок «Влево» и «Вправо» длинное нажатие - переключение режимов «Ручной» и «Автоматический».

Подключение к WEB странице управления:

Для подключения к страничке управления ротатором необходимо включить режим Wi-Fi. Для этого нужно включить питание привода с зажатыми на педали клавишами «Влево» и «Вправо» до включения зеленой индикации на приводе. После этого клавиши отпустить, индикация промигает два раза зеленым цветом, и прибор загрузится в обычный режим работы. При включенном Wi-Fi на приводе ротатора появится соответствующая световая индикация На телефоне\ноутбуке нужно отключить мобильный интернет и по Wi-Fi подключиться к сети <00.00.00.00> или Probaits, далее в любом браузере открыть страничку по адресу 8.8.4.4. При использовании проводных педалей следующие действия можно пропустить. Если по какой-то причине привязанная беспроводная педаль отсутствует, не работает или потеряла привязку к ротатору, то Wi-Fi можно включить резервной кнопкой, расположенной на питающем кабеле привода ротатора. Для этого с зажатой резервной кнопкой подайте питание до появления зеленой световой индикации.

Привязка\очистка органов управления:

Для управления ротатором можно использовать любой четырехканальный пульт, работающий на частоте 433 МГц и протоколом шифрования EV1527. К одному приводу возможно «привязать» до 8-и педалей или брелков. Добавить к ротатору новые органы управления или удалить старые можно через WEB страничку управления

Управление через Wi-Fi:

1. Настройка скоростей: Выпадающим списком можно выбрать источник настройки. Если выбрано «Кнопка «С»», то скорость меняется долгим нажатием кнопки «С» на пульте или педали. Если же выбрано «Слайдер», то скорости настраиваются перемещением слайдера «Автопоиск» или «Ручное». Настройка скоростей кнопкой «С» дробная (5 положений), слайдер же изменяет скорость плавно.

2. Настройка угла автопоиска: Данная настройка изменяет угол вращения привода в режиме «Автопоиск». Доступные значения 30-180 градусов.

3. Настройка ускорения ручного поиска: Здесь можно изменить стартовое ускорение при запуске привода с пульта или педали. Альтернативно эту настройку можно изменить с пульта управления или педали в момент включения привода (Алгоритм работы, Пункт 6).

4. Органы управления: В данном пункте можно привязать к ротатору новые органы управления (брелок или педаль). Либо отвязать от него все имеющиеся органы управления.

5. Калибровка гироскопа: Для включения калибровки нужно переключить выпадающий список. Во время калибровки на приводе ротатора будет включена световая индикация процесса калибровки. Это альтернативный способ калибровки. То же самое можно сделать при помощи брелка или педали (Калибровка гироскопа).

6. Настройка тока: Данной настройкой меняется усилие на моторе привода. Чем больше, тем выше усилие и больше потребления привода.

7. Настройка подсветки: В этом пункте можно включить\выключить подсветку только в ночном режиме. При переходе в ночь, световая индикация полностью погаснет. Либо выключить только дневную индикацию.

8. Обновление прошивки: Для обновления прошивки нужно нажать на кнопку «Обновление прошивки». После этого выбрать файл прошивки. Если обновление прошло успешно, то появится сообщение об успешном обновлении, и ротатор перезагрузится. После этой перезагрузки Wi-Fi будет выключен. Если он нужен для других настроек, то его необходимо повторно включить.

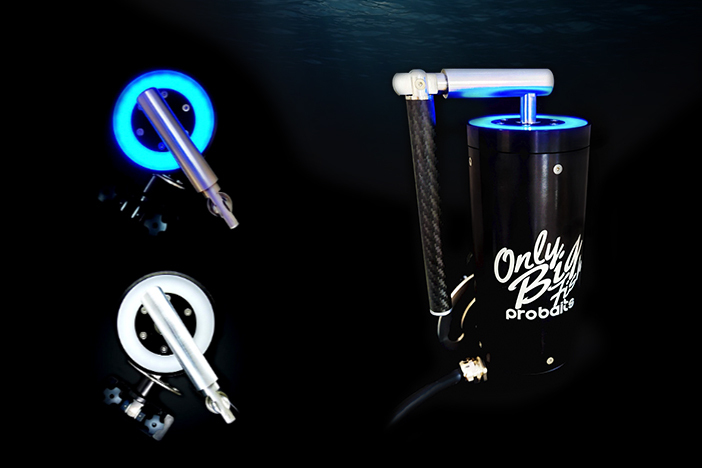

Световая индикация работы:

• Включение ротатора: синяя дорожка индикации диодов.
• Включение режима WI-FI: зеленый и синий цвет диодов пополам.

• Скорость вращения (5 скоростей): синий, бирюзовый, фиолетовый, оранжевый, красный.
• «Автопоиск» или вращение с брелка или педали: зеленая индикация.
• Переключение скорости вращения: жёлтая дорожка до полной индикации.

• Переключение режимов работы: зеленая дорожка до полной индикации.

• Включение «Автопоиска»: неполная зеленая дорожка.
• Включение режима «Удержание цели»: неполная желтая дорожка.
• Режим «Удержание цели»: при нормальной работе - синий и красный цвет диодов. При включенном Wi-Fi добавляется зеленый сектор

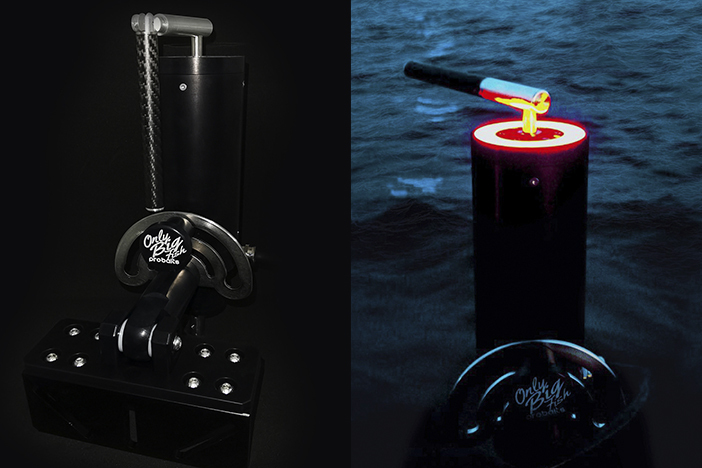

• Ночной режим: красная постоянная подсветка, включение/выключение автоматически датчиком освещённости.

Калибровка гироскопа:

Калибровку можно запустить как из WEB приложения через Wi-Fi
(Управление через Wi-Fi, Пункт 5), так и при помощи брелка или педали.

Для калибровки необходимо закрепить судно на жёсткой поверхности.
Привод развернуть горизонтально в походном положении.
Рекомендуется вытащить судно из воды или обеспечить на время калибровки фиксированное положение судна в воде, чтобы минимизировать погрешность гироскопа.

Включить питание ротатора, удерживая нажатой кнопку «D» на пульте управления или педали до включения на приводе белой индикации.

При запущенной калибровке световая индикация будет последовательно заполняться белым светом. По окончанию калибровки загорится базовая индикация запуска ротатора.

«Автопоиск»:

«Автопоиск» запускает непрерывное вращение привода на угол в 160 градусов по умолчанию и имеет 5 скоростей вращения. Переключение скоростей осуществляется длительным удерживанием кнопки «С» на брелке или педали. Каждая скорость имеет свой цвет индикации: 1 – красный, 2 – оранжевый, 3 – фиолетовый, 4 – бирюзовый, 5 – синий.
Красный - самая медленная скорость, синий - самая быстрая. Запуск автопоиска осуществляется кратковременным нажатием кнопки «D» на брелке или педали или длинным одновременным нажатием клавиш «Влево» и «Вправо» на педали. Остановка вращения осуществляется кратковременным нажатием любой из кнопок органов управления.
Угол вращения можно настроить в WEB приложении (Управление через Wi-Fi, Пункт 2). По умолчанию установлен угол вращения в 160 градусов. У автопоиска есть возможность запоминания текущей позиции остановки. Для этого необходимо остановить вращение кнопкой «Вправо». Контроллер запомнит крайние положения вращения привода и после повторного запуска кнопкой «D» продолжит вращение в этих границах. Если после остановки вращения вручную повернуть ручку привода, то контроллер не запомнит это вращение и после запуска собьются крайние положения.

Алгоритм работы:

1. Ротатор может работать в двух режимах - «Ручной» и «Автоматический». По умолчанию включается «Ручной» режим. В этом режиме во время ожидания с привода снято напряжение, поэтому можно рукой вращать ручку привода. В автоматическом же режиме привод всегда находится под напряжением, тем самым осуществляется максимальное удержание во время ожидания. В этом режиме категорически запрещено вращение привода за ручку привода. Переключение между режимами «Ручной» и «Автоматический» осуществляется длинным нажатием кнопки «D» на пульте или педали. После изменения режима работы он сохраняется в энергонезависимую память и при последующих включениях прибора будет продолжать работать в выбранном режиме.

2. У ротатора имеется 5 независимых скоростей вращения для ручного режима и автопоиска. Для выбора необходимой скорости требуется в нужном режиме нажать и удерживать «С» на брелке или педали. При этом световая индикация будет заполняться желтым цветом. После полного заполнения будет установлена следующая скорость и сохранена в энергонезависимую память. При последующих включениях ротатора привод будет работать на выбранной ранее скорости.

3. При включении ротатора световая индикация загорается на 3 секунды цветом текущей скорости вращения в ручном режиме. У каждой скорости имеется свой цвет: 1 – красный, 2 – оранжевый, 3 – фиолетовый, 4 – бирюзовый, 5 – синий. Красный - самая медленная скорость, синий - самая быстрая.

4. «Автопоиск» включается коротким нажатием кнопки «D» брелка либо одновременным длинным нажатием обеих клавиш педали. Выключается коротким нажатием любой из кнопок «А», «В», «D» на брелке или педали.

5. Включение/выключение режима «Удержание цели» происходит коротким нажатием кнопки «С» на брелке или педали либо коротким нажатием обеих клавиш педали. В этом режиме можно включать «Автопоиск» или вращать привод с брелка или педали. После остановки вращения «Удержание цели» продолжит свою работу. Так же можно вращать привод рукой.

6. При нажатии на кнопку «А» или «В» привод начинает вращение с ускорением. Если нажатие короткое, то вращение осуществляется на маленькие сектора. Если же нажатие долгое, то вращение будет на основной скорости с выбранным ранее ускорением.

Имеется на выбор 5 ускорений: 0 сек, 0.5 сек, 1 сек, 1.5 сек, 2 сек. Для переключения необходимо включить ротатор с нажатой кнопкой «Вправо» до появления разноцветной индикации.

После этого можно отпустить кнопку. Появится секторная индикация текущего ускорения. Нажатием на кнопку «В» можно выбрать необходимое ускорение:



Синий – 0 сек, бирюзовый – 0.5, фиолетовый - 1, оранжевый – 1.5, красный – 2. Выход из настройки осуществляется нажатием на любую кнопку кроме «В».

7. В ротаторе есть режим складывания. Когда привод поднимается в походное положение, отключаются все режимы (автопоиск, ручное вращение, удержание цели). Подсветка при этом не выключается, но ротатором вращать будет невозможно. При последующем разворачивании привода в рабочее положение ротатор возвращается в первоначальное состояние.

Правила эксплуатации:

Ротатор рассчитан на использование при встречном сопротивлении воды (течении или скорости движения) не более 10 км/ч.
Максимальная скорость судна не должна превышать 10 км/ч.

Предостережения !

• Не оставляйте прибор постоянно включенным.
• Не мойте прибор под высоким давлением и не опускайте в воду.
• При подключении питания в обязательном порядке соблюдайте полярность подключения.

Гарантия 12 месяцев
