Автопилот Reactor 40 с Hydraulic Corepack и SmartPump v2

Наиболее чувствительная система автопилота для применения на воде

• Полупроводниковая 9-осевая система курсовертикали (AHRS) позволяет установку с любой ориентацией
• Система минимизирует ошибку направления, отклонение от курса, движения руля и потребляемую мощность, обеспечивая комфортное плавание
• Минимальный объем процедур по вводу в эксплуатацию и калибровке
• Один компактный бесколлекторный насос SmartPump подходит для большинства судов с гидравлической системой рулевого управления
• Патентованная технология Shadow Drive™ позволяет вам сохранить управление даже при активизированном автопилоте

Разработав полноценный комплект для моторных и парусных судов, Garmin делает для своих пользователей доступной современную морскую технологию, которая раньше использовалась только на коммерческих судах. Автопилот серии Reactor 40 представляет собой самую чувствительную систему автопилотов из тех, которые мы предлагали когда-либо раньше. Оцените непревзойденную эффективность системы гидравлического автопилота при совместном использовании с надежным универсальным бесколлекторным насосом SmartPump.

Полупроводниковая 9-осевая система курсовертикали (AHRS)

Благодаря современной полупроводниковой 9-осевой системе курсовертикали вы можете установить Reactor 40 практически в любом месте на судне, не соблюдая ориентацию. Кроме того, новая система в значительной степени минимизирует ошибку направления, отклонение от курса, движения руля и потребляемую мощность, обеспечивая комфортное плавание.

Реакция на состояние моря

Этот замечательный автопилот действительно реагирует на состояние моря, удерживая заданный курс. Даже в условиях качки вы можете быть уверены, что автопилот Reactor 40 обеспечит желаемый курс.

Минимальный объем процедур по вводу в эксплуатацию и калибровке

Для всех автопилотов без исключения требуется ввод в эксплуатацию и калибровка. Мы знаем, что вы хотите как можно быстрее установить новое оборудование и отправиться в плавание, поэтому мы сделали этот процесс как можно более быстрым и легким. В этом заключается наш принцип “power of simple” (сила в простоте).

Полная интеграция с картплоттерами Garmin

При совместном использовании с сетевым картплоттером вы можете управлять автопилотом Reactor 40 из любого места на борту судна. При использовании совместимого сетевого картплоттера Garmin и морских карт BlueChart® g2 Vision® вы получаете доступ к таким функциям, как Авто-Гид¹ для автоматического следования по маршрутам GPS.

Простое решение с одним насосом SmartPump

Благодаря комплекту автопилота Reactor 40 с насосом SmartPump вам больше не придется гадать, какой размер насоса требуется для вашего судна. Один насос SmartPump подходит для большинства судов, обеспечивая оптимальный контроль и эффективность. Кроме того, вы получаете компактное устройство с улучшенными тепловыми характеристиками, высокой надежностью и низким потреблением мощности. Для простоты установки предусмотрены цветные коннекторы.

Ограничение максимальной скорости потока

Комплект Reactor 40 с насосом SmartPump автоматически регулирует максимальную скорость потока для конкретного судна в диапазоне 0 - 2.4 л в минуту. Кроме того, в насосе используется бесколлекторный мотор, что позволяет повысить надежность, удлинить срок службы насоса, снизить потребляемую мощность, уменьшить шум при работе, сделать насос более компактным, улучшить тепловые характеристики и повысить эффективность.

Устранение риска поворота руля до отказа

Автопилот Reactor 40 с SmartPump представляет собой полную систему автопилота. Компонент SmartPump является единым устройством, включающим контур управления двигателем и насос. Технология IRRT (интеллектуальная технология скорости поворота руля, Intelligent Rudder Rate Technology), снижает скорость поворота руля на высоких скоростях судна и повышает скорость поворота руля на низких скоростях судна для оптимальной и безопасной работы в любых условиях. Использование бесколлекторного мотора устраняет риск поворота руля до отказа по причине аппаратных или программных неисправностей.

Более долгий срок работы системы

Эксплуатация на воде (особенно в морской воде) ведет к снижению срока службы оборудования. Наш насос SmartPump защищен от неблагоприятного воздействия морской среды. Устройство изготовлено из компонентов, не поддающихся воздействию коррозии, включая анодированный алюминий и никелированную сталь.

Современная технология автопилота

Установив на борту судна Reactor 40 с насосом SmartPump, вы можете управлять автопилотом из любого места на борту судна. В дополнение к удерживанию курса практически при любой погоде и ветре система может выполнять ряд заранее запрограммированных процедур траления и поиска. Кроме того, при использовании совместимого сетевого картплоттера Garmin и морских карт BlueChart® g2 Vision® (продаются отдельно) вы получаете доступ к таким функциям, как Авто-Гид¹ для автоматического следования по маршрутам GPS.

Сохраняйте управление судном с помощью технологии Shadow Drive

В автопилоте Reactor 40 с SmartPump применяется патентованная технология Shadow Drive. Таким образом, вы можете сохранять ручное управление судном даже в том случае, если включен автопилот. Система Shadow Drive автоматически отключает автопилот при повороте штурвала, позволяя вам управлять судном. Автопилот автоматически подключится снова, когда вы будете поддерживать устойчивый курс.

Подключение к сетевым устройствам

Для управления автопилотом Reactor 40 с SmartPump для судов с гидравлической системой рулевого управления может использоваться до 3 блоков GHC™. Связь между блоками GHC и системой автопилота осуществляется по сети NMEA 2000®, и поэтому данные о направлении, полученные от автопилота, могут использоваться другими устройствами. При подключении к картплоттеру Garmin вы получаете доступ к функциям MARPA и наложению карты. Кроме того, можно использовать дополнительный портативный беспроводной пульт дистанционного управления. Для максимального удобства управляйте блоком GHC с помощью совместимых морских мультиспортивных смарт-часов quatix® 3 или quatix 5.

Сделайте плавание еще более спокойным

Добавьте в систему дополнительный датчик положения руля GRF™ 10 для улучшения работы автопилота Reactor 40 с SmartPump.

¹ Функция Авто-Гид предназначена только для планирования и она не отменяет применения правил безопасной навигации.

Улучшенная помпа SmartPump v2

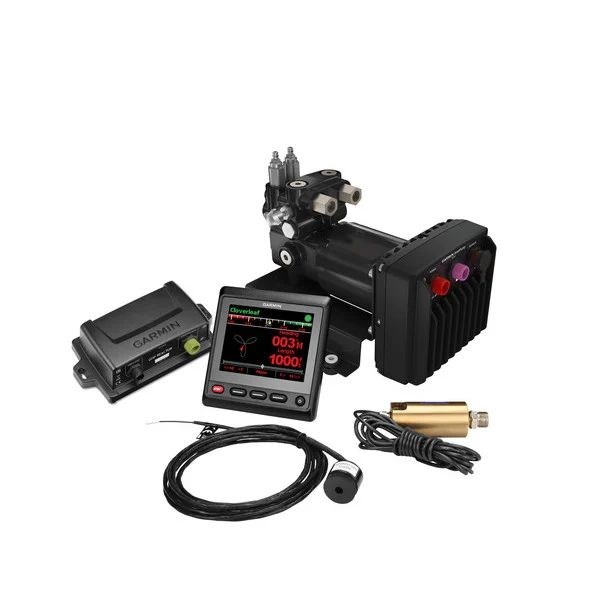

КОМПЛЕКТАЦИЯ

• GHC™ 20
• SmartPump v2
• Reactor 40 CCU (Course Computer Unit)
• ECU (Electronic Control Unit) power cable
• Interconnect cable
• Shadow Drive
• Buzzer
• NMEA 2000^® drop cables (2 metres)
• NMEA 2000 power cable
• NMEA 2000 T-connectors
• Male and female terminators
• Documentation
