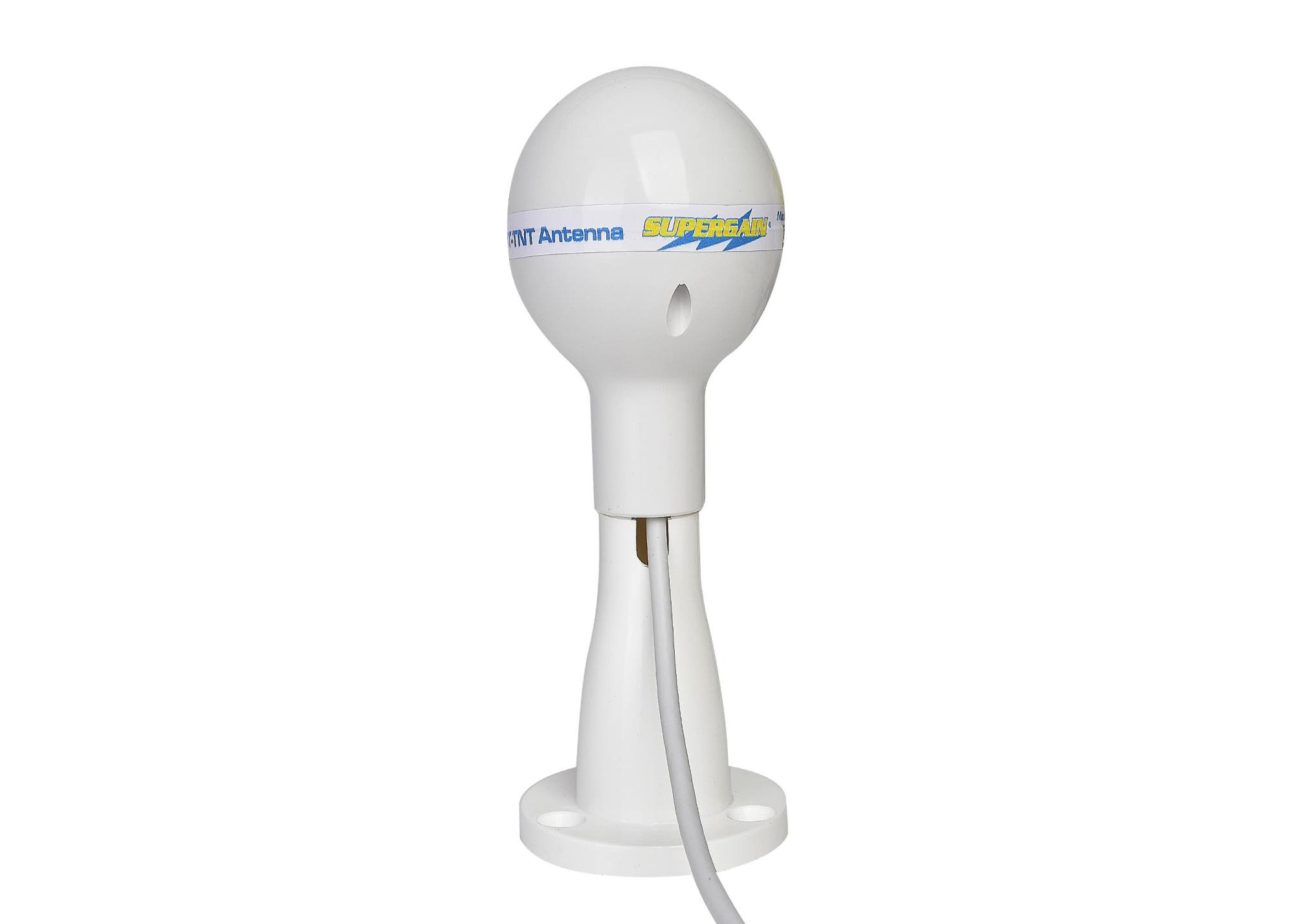

SUPERGAIN BALLADE Active DVB-T2 AntennaView Ratings (19)

Маленький, но мощный! Всенаправленная активная антенна DVB-T необычного и компактного дизайна. Встроенный малошумящий усилитель обеспечивает плавное усиление 23,5 дБ и обеспечивает отличный прием на всех типах лодок и транспортных средств. Также может использоваться как комнатная антенна.

Компактные размеры (Ø 70 мм / 2,8 x 165 мм / высота 6,5 дюйма), встроенное основание и малый вес облегчают установку. Прилагаемое основание можно привинтить или приклеить, что позволяет использовать его в качестве кабельного канала под палубой или в салоне автомобиля. При необходимости коаксиальный кабель длиной 5 м также можно вывести из основания вбок.

Антенну также можно установить на другие имеющиеся в продаже антенные кронштейны с наружной резьбой UNS 1"-14, но коаксиальный кабель должен проходить через держатель антенны.

Усилитель антенны расположен в шаре и подключается к 12-вольтовой электрической сети. Система через коаксиальный кабель длиной 5 м.

Универсально применима в помещении и на открытом воздухе.

Подходит для приема наземных сигналов DVB-T1/2, TNT и HDTV.

Комплект поставки:

Антенна с базой и коаксиальным кабелем длиной 5 м, блок питания V9114PI, включая предохранитель (250 мА). ) , соединительный кабель для телевизора длиной 1,5 м, а также крепежные винты.

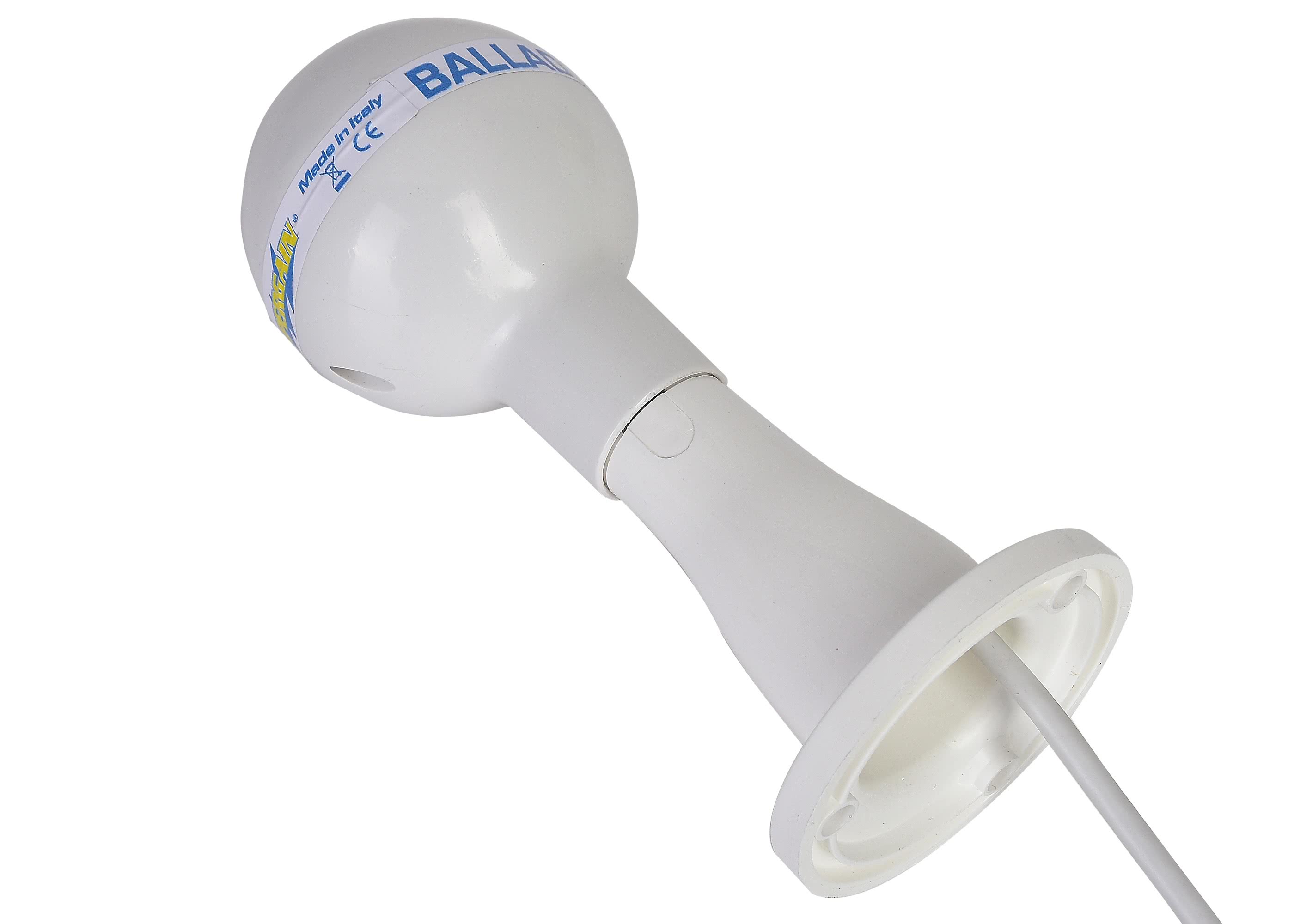

• Антенна с основанием: Ø 70 мм x высота 165 мм.
• Антенна без основания: Ø 70 мм x высота 99 мм.
• Основание антенны (Диаметр основания: 71 мм, размер отверстий для крепежных винтов: 56 мм, 3 монтажных отверстия: Ø 6,5 мм)
• Вес: 110 г (4 унции)
• Материал: акрилэстер-стирол-акрилонитрил (АСА).
• Монтаж с внутренней резьбой UNS 1"-14, также может быть установлен на другие держатели антенн с наружной резьбой UNS 1"-14.

Электрические свойства

• Угол приема: всенаправленный, 360°.
• Поляризация: Горизонтальная
• Диапазон частот 170/890 МГц
• Средний шум: 23,5 дБ
• Коэффициент шума: 1,7 дБ
• Сопротивление: 75 Ом
• Рабочее напряжение: источник питания 12 В.
• Потребление тока: прибл. 25 мА

Кабель подключения антенны

• Коаксиальный кабель 3C-2V, 75 Ом, белый, Ø 5 мм, длина 5 м
• Готов к подключению с разъемом F.
• Макс. Ø разъема F: 13 мм

Кабель для подключения к телевизору

• Коаксиальный кабель 3C-2V, 75 Ом, белый, Ø 5 мм, длина 1,5 м
• Готов к подключению с помощью разъемов F- и TV- (IEC-папа).
• Макс. Ø штекера: разъем F 13 мм / разъем IEC 15 мм

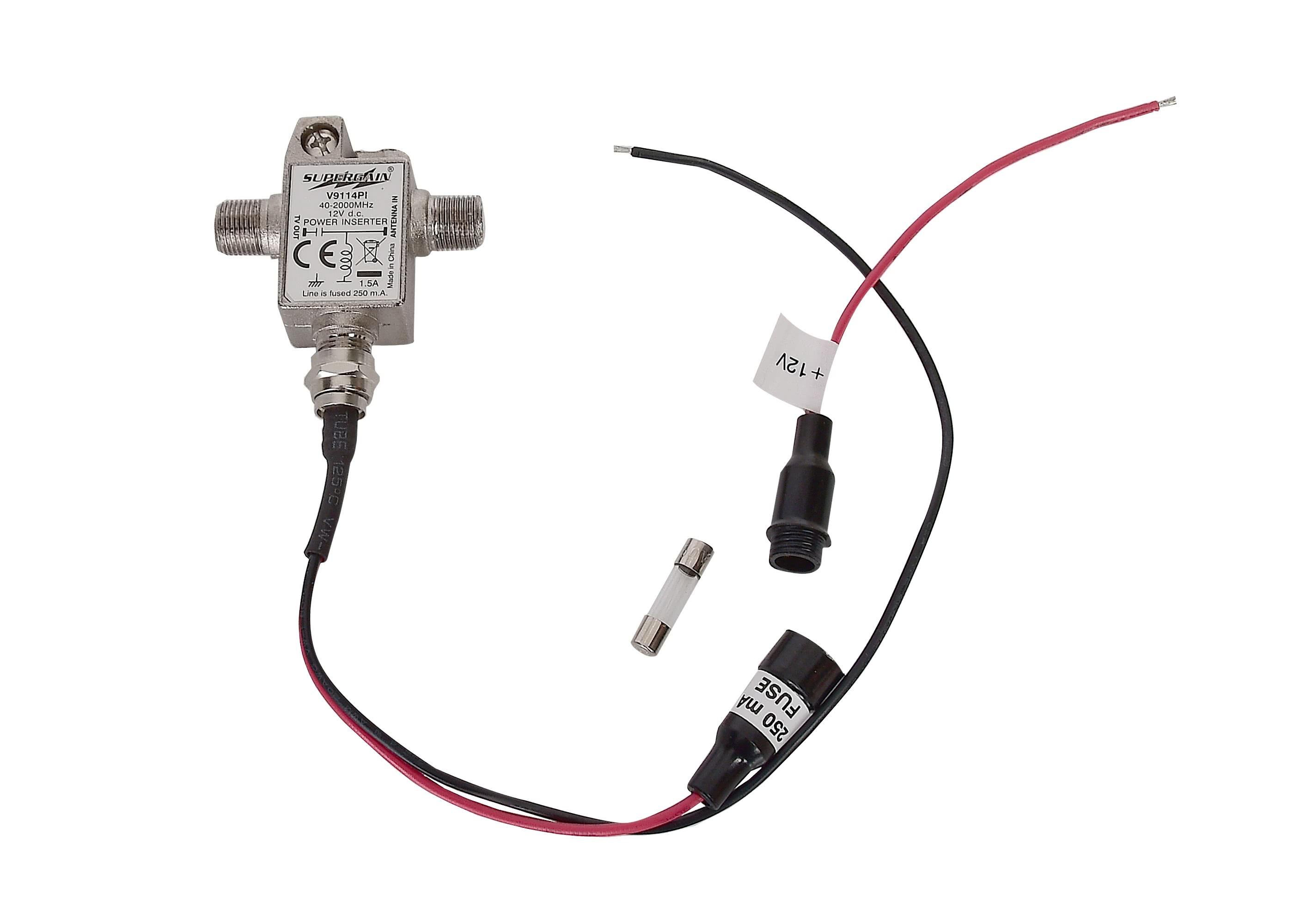

Входной переключатель

• Размеры (Д х Ш х В): прибл. 70 х 45 х 17 мм
• F-разъем ANTENNA IN
• F-разъем TV OUT
• 12 В постоянного тока – два отдельных провода длиной ок. 25 см (КРАСНЫЙ = POS12 В (включая предохранитель), ЧЕРНЫЙ = НЕТ)
• Зажим заземления на корпусе (макс. сечение кабеля: 10 мм²)
• Предохранитель: 250 мА, 5 х 20 мм
• Вариант крепления: отверстие 4 мм.

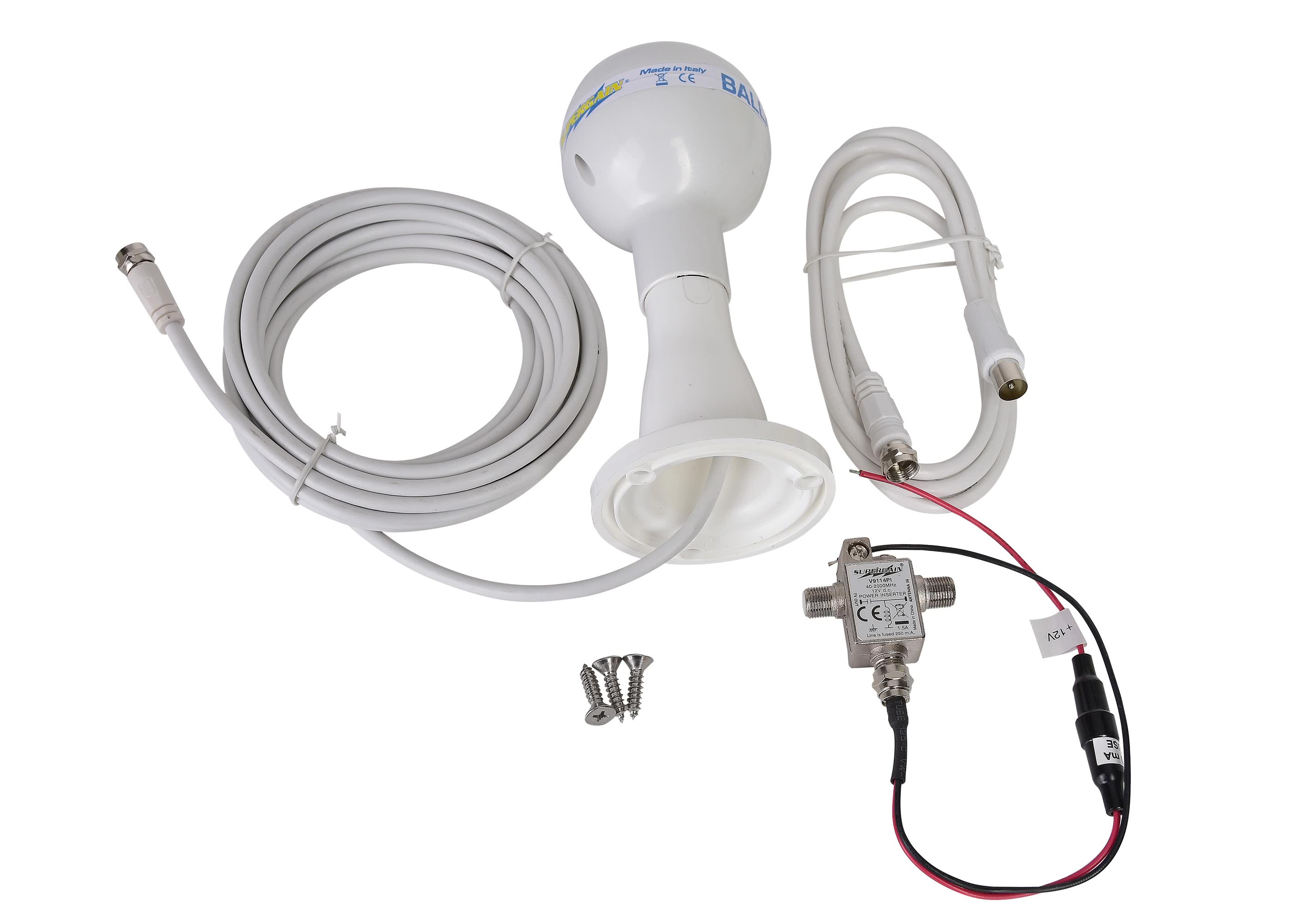

Комплект поставки

• Антенна с ногой и коаксиальным кабелем длиной 5 м
• Входной переключатель
• Кабель подключения к телевизору: 1,5 м
• 3 винта с потайной головкой: 4,9 x 19 мм

Инструкции по монтажу

• Основание антенны можно приклеить и/или прикрутить.

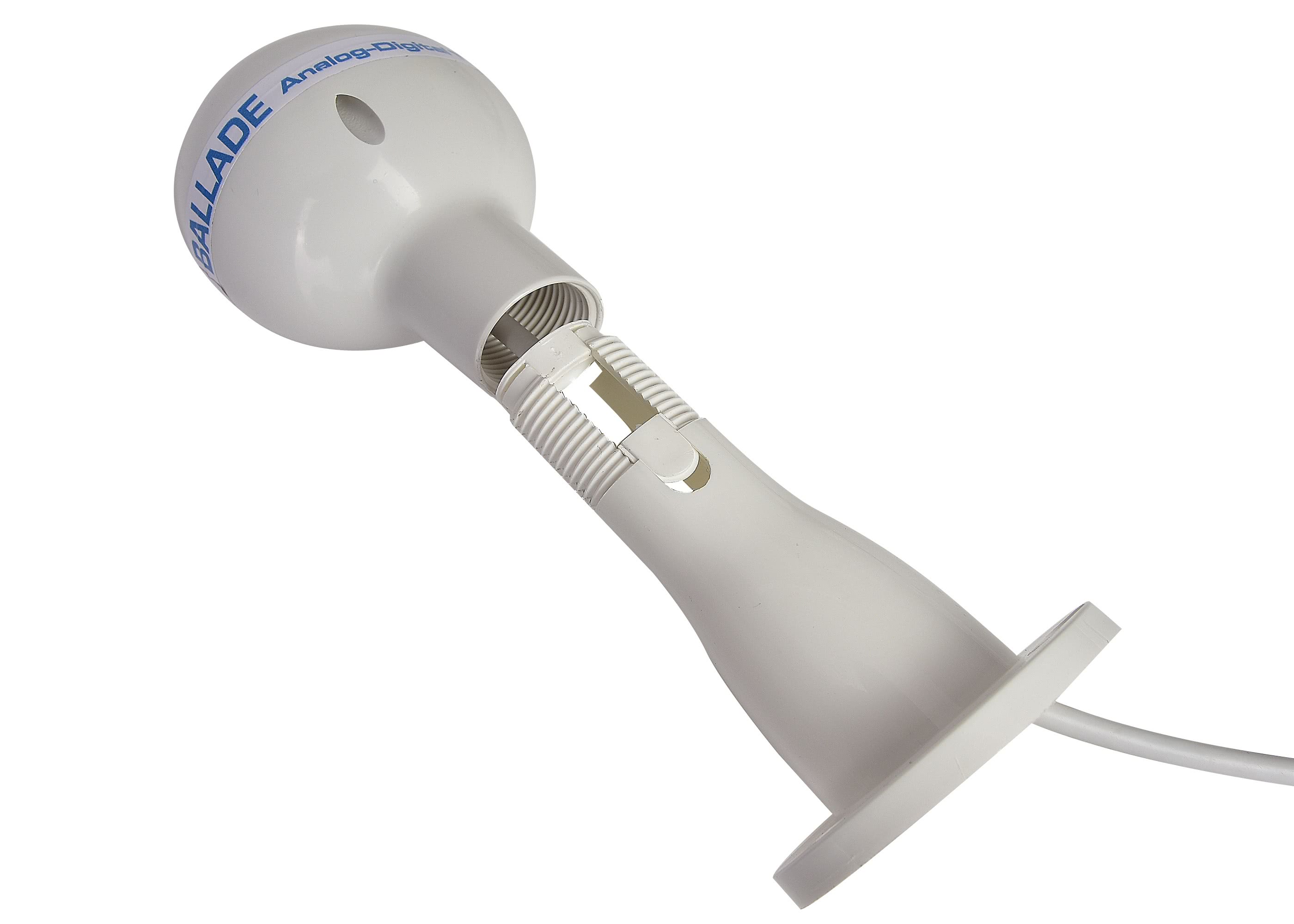

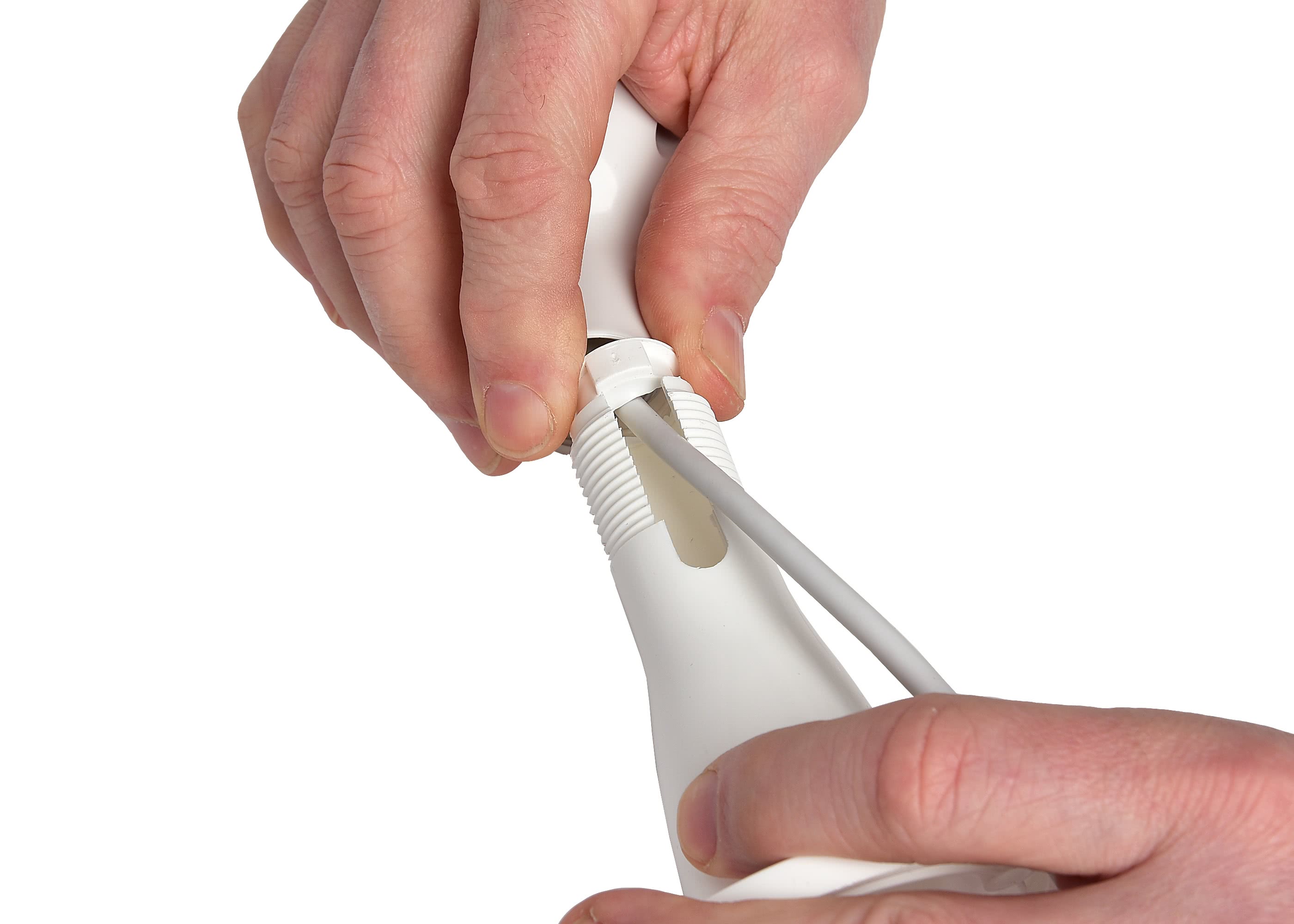

• Коаксиальный кабель длиной 5 м проходит через основание антенны. Кабель также можно отсоединить от основания антенны, сняв небольшой колпачок.
• При необходимости кабель подключения телевизора можно удлинить стандартными телевизионными антенными кабелями (разъем IEC/IEC).
• При необходимости коаксиальный кабель длиной 5 м можно удлинить. Коаксиальные кабели с низкими потерями, F-разъемы и вилки можно найти в разделе «Аксессуары».

Хотите соединить два телевизора/ресивера?
Выходной сигнал с входного разъема TV-OUT можно распределить на 2 устройства через антенный переключатель (арт. 73108). В соответствии с вашими конкретными требованиями вам потребуются необходимые компоненты и соединительные кабели из нашего ассортимента дополнительных компонентов.

Электрическое подключение

• Сначала подключите антенный кабель длиной 5 м к входному переключателю, гнезду ANTENNA IN.
• Затем подключите соединительный кабель телевизора длиной 1,5 м к входному переключателю, гнезду TV OUT.
• Подключите входной переключатель к источнику питания 12 В после подключения коаксиальных кабелей.
• Входной переключатель имеет корпусную клемму. Его можно присоединить к кузову автомобиля.
• Обязательно соблюдайте последовательность сборки и избегайте обратной полярности!
• Несоблюдение этого требования может привести к короткому замыканию, а в худшем случае – к полному выходу из строя впускного переключателя.
• Не ослабляйте и не перекручивайте винтовое соединение входа постоянного напряжения!
• Кабели могут оторваться от печатной платы, что может привести к непоправимому повреждению.
• Не снимайте штекеры с коаксиальных кабелей!
• Несоблюдение вышеуказанных пунктов приведет к потере гарантии.

* GLOMEX, итальянский производитель высококачественных и технологически продвинутых морских/автомобильных антенн, предлагает антенны под названием SUPERGAIN с новым необычным дизайном и очень хорошим соотношением цены и качества.
