SUPERGAIN NOMADE DVB-T AntennaView Ratings (2)

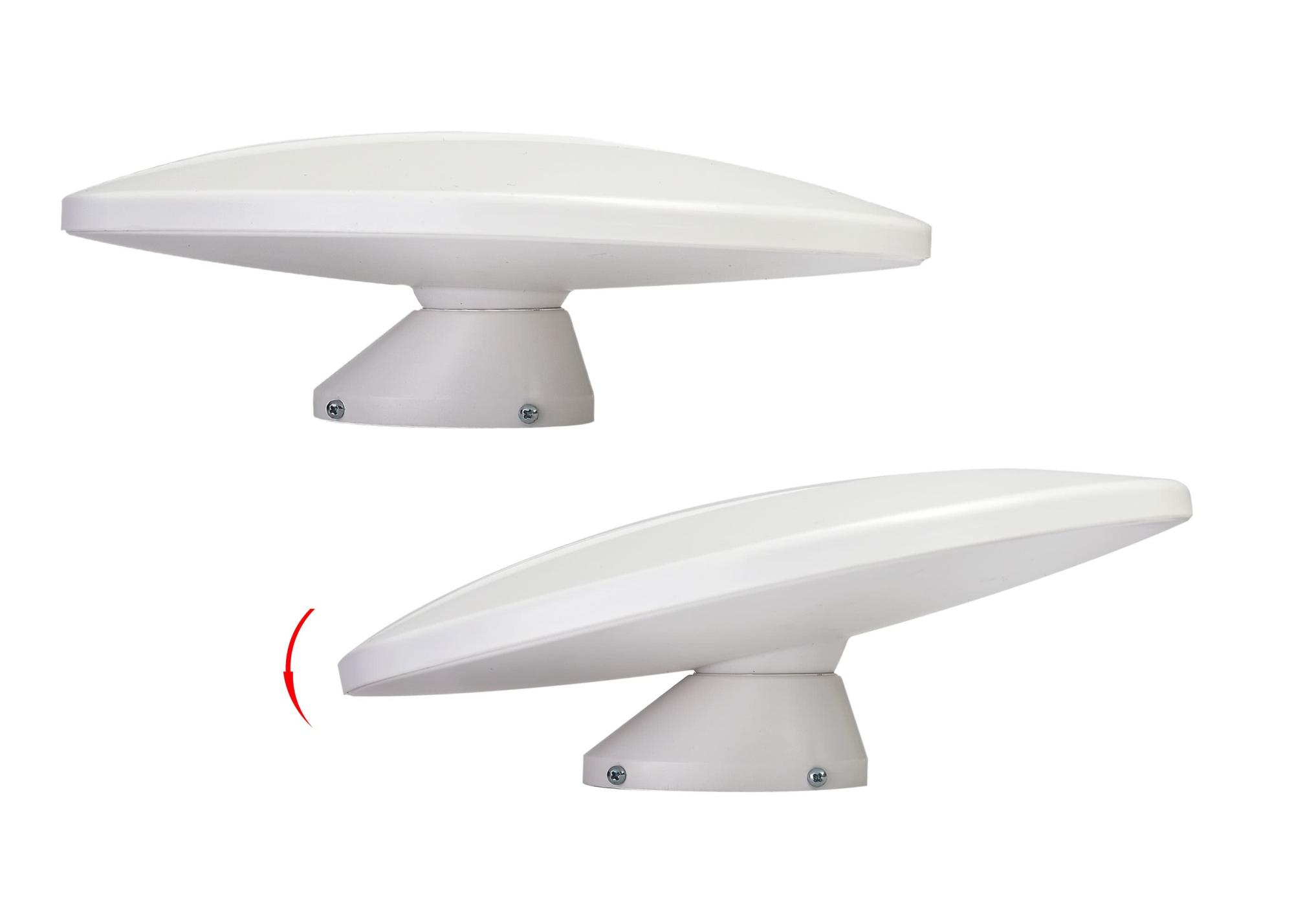

Всенаправленная антенна SUPERGAIN* NOMADE DVB-T подходит для лодок и транспортных средств всех типов благодаря компактной конструкции и небольшому весу. Интегрированный усилитель обеспечивает усиление 24,5 дБ. Регулируемое основание антенны можно привинтить или приклеить, поэтому его также можно использовать в качестве кабельного канала под палубой или в салоне автомобиля. Для неровных поверхностей возможна компенсация наклона +/- 15°.
Усилитель расположен в корпусе антенны и питается напряжением питания 12 В по коаксиальному кабелю длиной 5 м. Компактные размеры и плоский дизайн NOMADE делают антенну очень обтекаемой, а также позволяют использовать ее в качестве комнатной антенны.
Подходит для приема наземного вещания сигналов DVB-T1/2, TNT и HDTV.
Комплект поставки: Антенна с регулируемым основанием и коаксиальным кабелем длиной 5 м, проходной переключатель V9114PI с предохранителем на 250 мА, соединительный кабель для телевизора длиной 1,5 м и крепежные винты.

Антенна

• Размеры: Антенна с основанием: Ø 245 мм x высота 80 мм.
• Вес: 200 г (7 унций)
• Материал: акрилэстер-стирол-акрилонитрил (АСА).

Электрические свойства

• Угол приема: всенаправленный, 360°.
• Поляризация: Горизонтальная
• Диапазон частот 170/890 МГц
• Средний шум: 24,5 дБ
• Коэффициент шума: 1,7 дБ
• Сопротивление: 75 Ом
• Рабочее напряжение: источник питания 12 В.
• Потребление тока: прибл. 25 мА

Кабель подключения антенны

• Коаксиальный кабель 3C-2V, 75 Ом, белый, Ø 5 мм, длина 5 м
• Готов к подключению с разъемом F.
• Макс. Ø разъема F: 13 мм

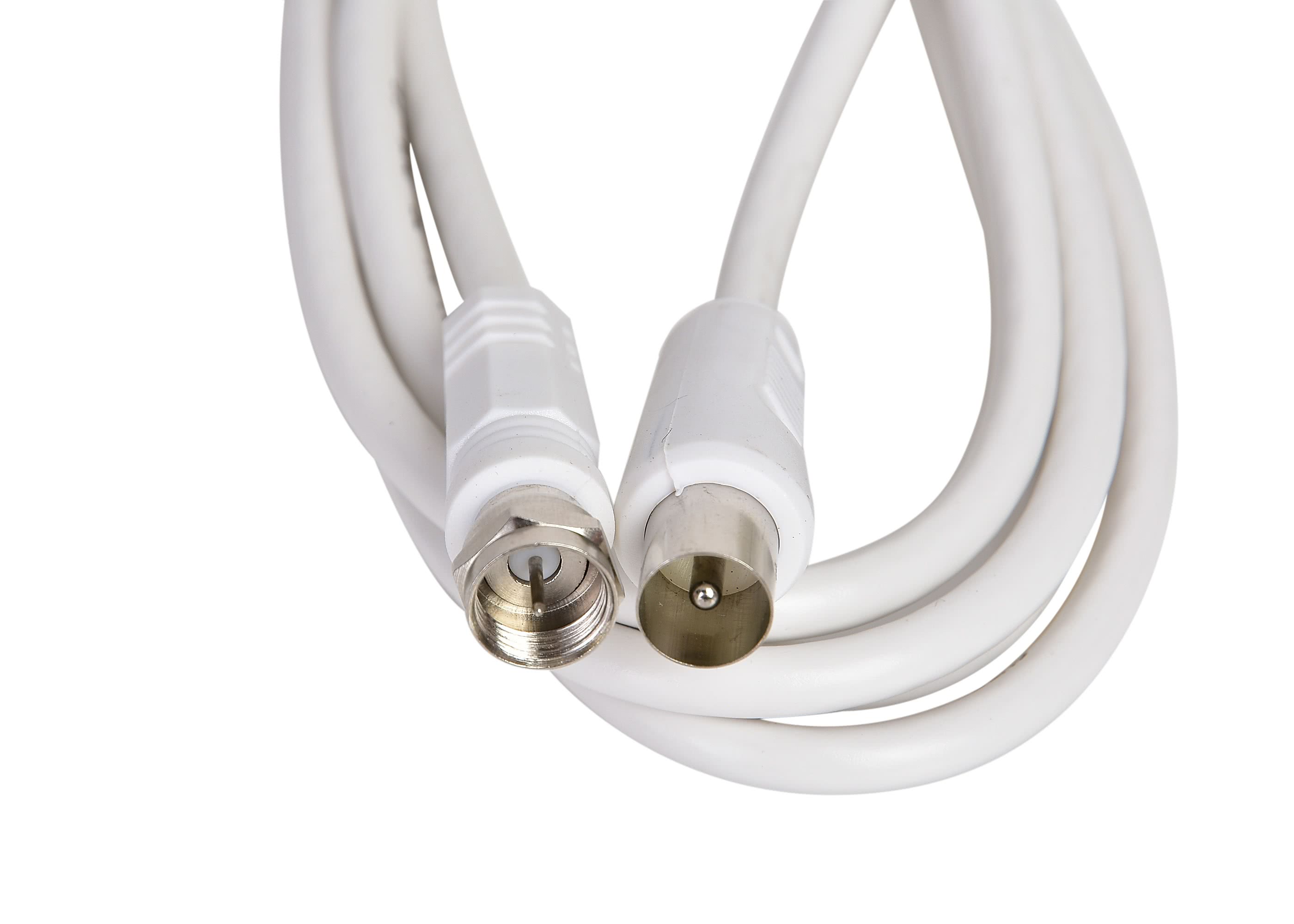

кабель для подключения к телевизору

• Коаксиальный кабель 3C-2V, 75 Ом, белый, Ø 5 мм, длина 1,5 м
• Готов к подключению с помощью разъемов F- и TV- (IEC-папа).
• Макс. Ø штекера: разъем F 13 мм / разъем IEC 15 мм

Входной переключатель

• Размеры (Д х Ш х В): прибл. 70 х 45 х 17 мм
• F-разъем ANTENNA IN
• F-разъем TV OUT
• 12 В постоянного тока – два отдельных провода длиной ок. 25 см (КРАСНЫЙ = POS12 В (включая предохранитель), ЧЕРНЫЙ = НЕТ)
• Зажим заземления на корпусе (макс. сечение кабеля: 10 мм²)
• Предохранитель: 250 мА, 5 х 20 мм
• Вариант крепления: отверстие 4 мм.

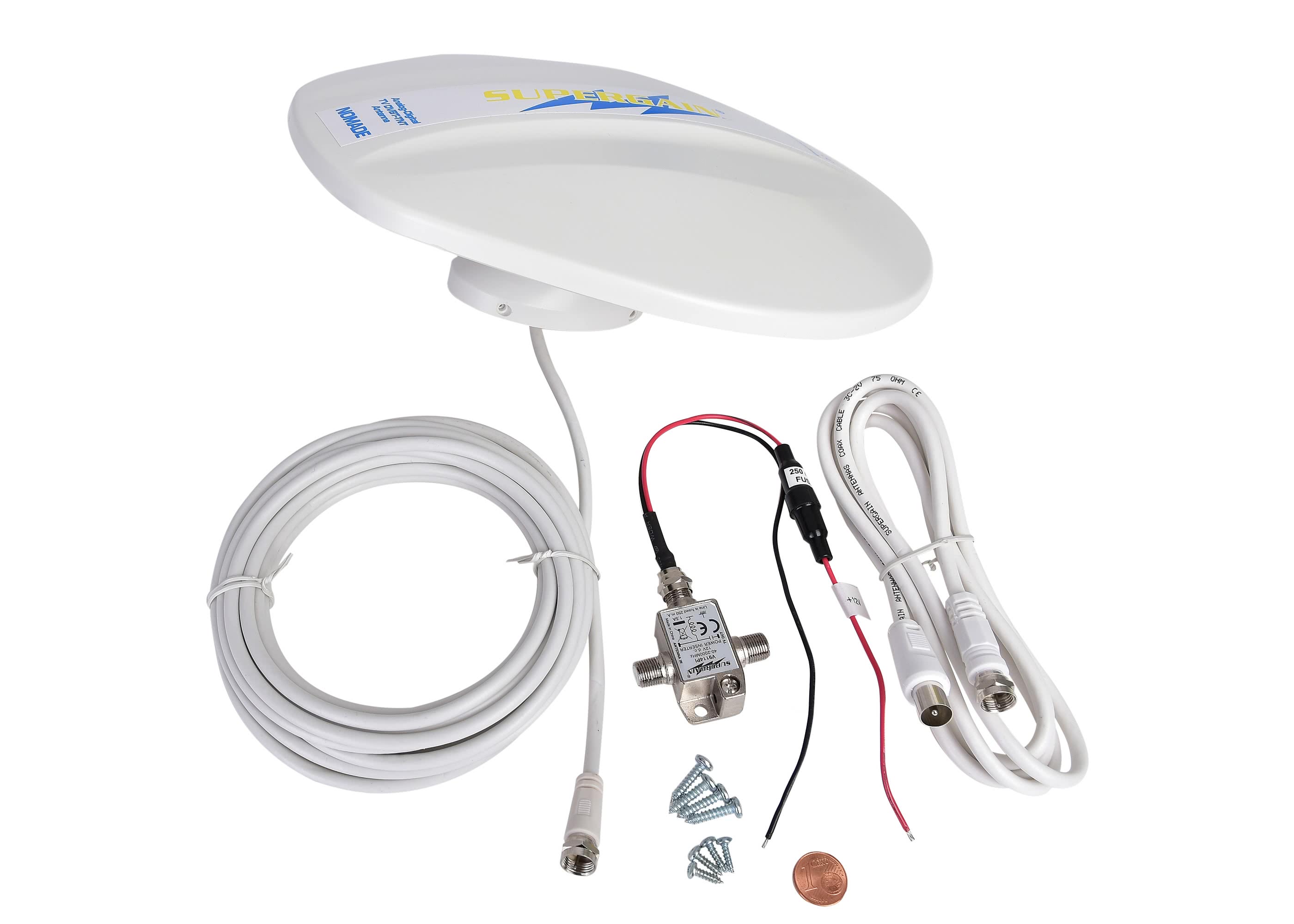

Комплект поставки

• Антенна с ногой и коаксиальным кабелем длиной 5 м
• Входной переключатель
• Кабель подключения к телевизору: 1,5 м
• 4 винта с потайной головкой: 3,5 x 16 мм
• 4 винта с потайной головкой: 2,9 x 9,5 мм

Инструкции по монтажу

• Основание антенны можно приклеить и/или прикрутить.

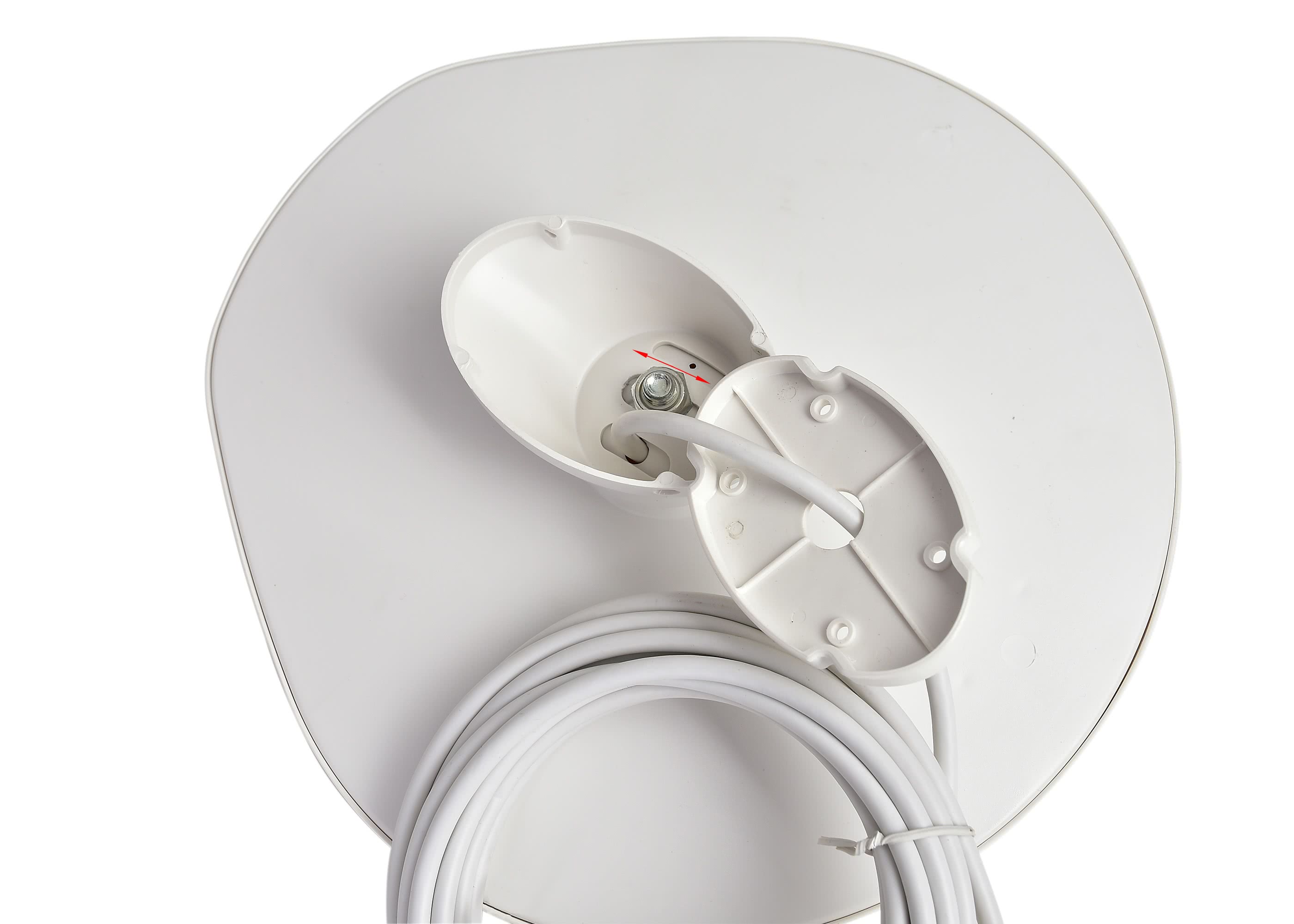

• Коаксиальный кабель длиной 5 м проходит через основание антенны.
• При необходимости кабель подключения телевизора можно удлинить стандартными телевизионными антенными кабелями (разъем IEC/IEC).
• При необходимости коаксиальный кабель длиной 5 м можно удлинить. Коаксиальные кабели с низкими потерями, F-разъемы и вилки можно найти в разделе «Аксессуары».

Электрическое подключение

• Сначала подключите антенный кабель длиной 5 м к входному переключателю, гнезду ANTENNA IN.
• Затем подключите соединительный кабель телевизора длиной 1,5 м к входному переключателю, гнезду TV OUT.
• Подключите входной переключатель к источнику питания 12 В после подключения коаксиальных кабелей.
• Входной переключатель имеет корпусную клемму. Его можно присоединить к кузову автомобиля.
• Обязательно соблюдайте последовательность сборки и избегайте обратной полярности!
• Несоблюдение этого требования может привести к короткому замыканию, а в худшем случае – к полному выходу из строя впускного переключателя.
• Не ослабляйте и не перекручивайте винтовое соединение входа постоянного напряжения!
• Кабели могут оторваться от печатной платы, что может привести к непоправимому повреждению.
• Не снимайте штекеры с коаксиальных кабелей!
• Несоблюдение вышеуказанных пунктов приведет к потере гарантии.

* GLOMEX, итальянский производитель высококачественных и технологически продвинутых морских/автомобильных антенн, предлагает антенны под названием SUPERGAIN с новым необычным дизайном и очень хорошим соотношением цены и качества.
